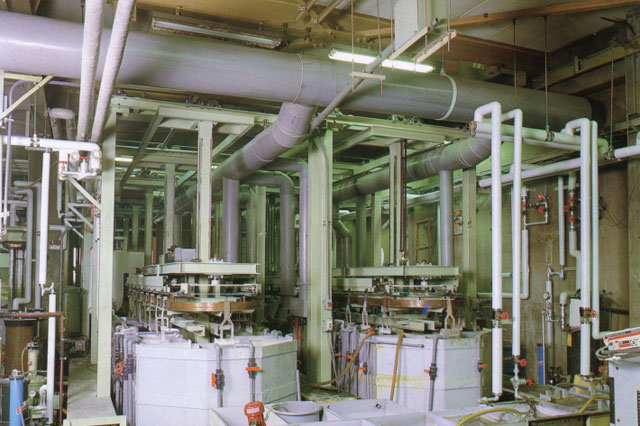

Elevator type fully automatic plating equipment. It is a mechanism that feeds hangers by traverse drive by rack and pinion, operation is accurate, and hook movement is smooth. If necessary, it is possible to incorporate an unnecessary tank jump selection mechanism and a selection mechanism by horizontal movement in the tank. In addition, since the corners are moved by a rotating plate with a unique adjustment, the hanger can be set to any position, making full use of the corner space.
MD type can be selected for the standard model, and OP type can be selected for the large-scale line. The MD type is a motor drive system, and the OP type is a hydraulic system. The operation at the start and stop is extremely soft, and there is almost no noise.
|
|
|---|
| エレベータ型全自動めっき装置です。ラックとピニオンによる横行駆動でハンガーを送ってい く機構であり、作動は正確、フックの移動はスムーズです。必要に応じて不要槽のとびこし選択機構や、槽内水平移動による選択機構を組み込むこともできます。また、コーナー部の移動は独自のアジャスト付き回転板で行う構造のためハンガーを任意の位置に設定できるなど、コーナースペースをフルに活用することができます。 標準機種にはMD型を、大規模ラインにはOP型を、それぞれご選定いただけます。MD型はモータードライブ方式、OP型は油圧方式で、スタート時、ストップ時の作動はきわめてソフトで、騒音もほとんどありません。 |
 |

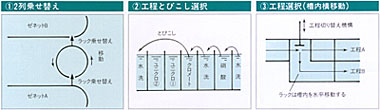

| オプション 1. ２列乗せ替え ゼネットAからゼネットBに、ラックを自動的に移し替える機構です。ゼネットを２基以上並列に配置し、同一めっきラインとして活用する場合に有効です。 2.工程とびこし選択 同一ラインに直列に配置されたクロメート槽、ユニクロ槽、黒クロメート槽を、仕様に応じて選択し、ラックが不要槽をとびこしていく機構です。 3.工程選択（槽内横移動） クロメート、ユニクロ等の後処理工程を並列に配置し、めっき後の水洗槽内でラックを水平移動させ、所定の工程となるよう工夫した機構です。 |
| Option 1. Two-row transfer. It is a mechanism that automatically transfers the rack from Zenetto A to Zenetto B. It is effective when two or more Zenettos are arranged in parallel and used as the same plating line. 2. Select process. Chromate tanks, unichrome tanks, and black chromate tanks arranged in series on the same line are selected according to the specifications, and the rack jumps into unnecessary tanks. 3. Process selection. (horizontal movement in the tank) It is a mechanism devised so that post-treatment processes such as chromate and UNIQLO are arranged in parallel and the rack is moved horizontally in the water washing tank after plating to achieve the specified process. |
 UC Type Plating Machine |
|---|
